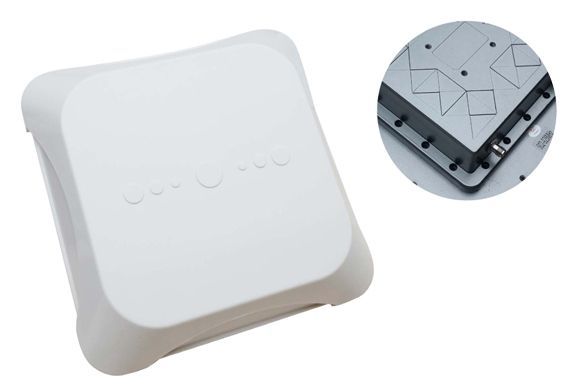

型号：LJYZN-201单双天线一体机
尺寸：290mm×290mm×105mm
净重：2800g
简介
LJYZN-201是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。特点l 完全自主知识产权设计； l 基于R2000设计，充分支持符合EPC CLASS1 G2标 准的电子标签，优异的多标签防碰撞功能； l 工作频率902～928MHz(可以按不同国家或地区要求 调整) l 以广谱跳频(FHSS)或定频发射方式工作； l 输出功率达至30dBm（可调）； l 内置8dbi圆极化天线，典型读取距离9米*； l 允许外接1个天线，实现一体式双天线读写； l 支持自动方式、交互应答方式、触发方式等多种工作模式； l ＋9V~+24V电源供电； l 支持RS232、RS485、韦根、TCPIP等多种用户接口。 l 支持1路外接灯或蜂鸣控制，2路继电器控制。 l 高可靠性工业级设计，满足严苛工作环境要求； * 有效距离与电子标签及工作环境相关。 电特性 l 极限参数 项目 | 符号 | 数值 | 单位 | 电源电压 | VCC | 28 | V | 工作温度 | TOPR | -10~+55 | ℃ | 贮藏温度 | TSTR | -20~+75 | ℃ |
l 规格 除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下 项目 | 符号 | 最小 | 典型 | 最大 | 单位 | 电源电压 | VCC | 8 | 9 | 24 | V | 工作电流 | IC | | 600 | 1500 | mA | 工作频率 | FREQ | 902 | | 928 | MHz |
接口读写器外视图：
1．OUTPUTA（male）：电源和通讯接口 项目 | 描述 | 1 | +9~24V电源接口DC | 2 | RS232串行通讯接口DB9 | 3 | TCPIP网络接口RJ45 |
2．OUTPUTB（female）信号接口 颜色 | 符号 | 描述 | 黑 | TGIN | 触发输入端（内部通过5.1k电阻上拉到+5V） | 棕 | VOUT+ | +9~24V电源正极输出（内部直接和电源输入端连通） | 红 | WD0 | 韦根数据0 | 橙 | CM_RLY2 | 内置继电器2公共端 | 黄 | NC_RLY1 | 内置继电器1常闭端 | 绿 | NO_RLY1 | 内置继电器1常开端 | 蓝 |
|
